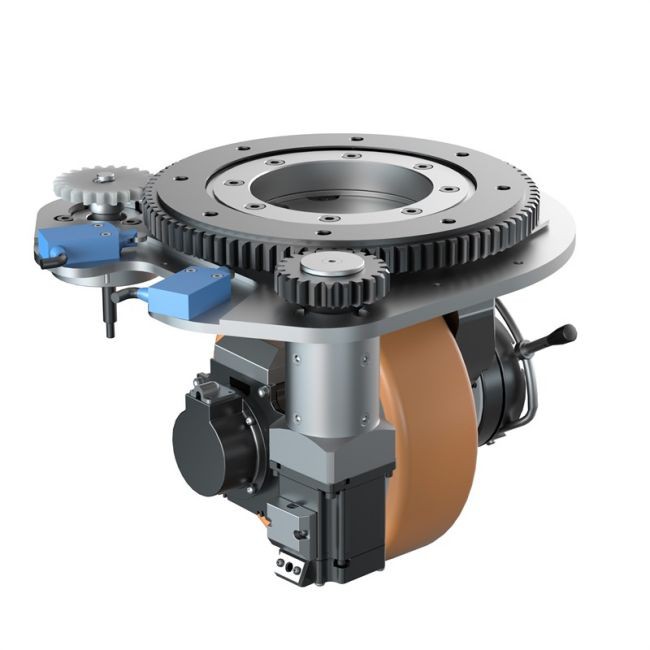

Paralelni horizontalni pogonski kotač s upravljačem

Paralelni horizontalni pogonski kotač s upravljačem prihvaća dizajn paralelne osi koji osigurava gladak i učinkovit rad u više smjerova prema naprijed, zaostalom, lijevom i desnom. Ova struktura pruža izvrsne performanse u uvjetima srednjeg opterećenja, što je idealan izbor za fleksibilne operativne zahtjeve u industrijskim automatizacijskim sustavima.

1. Kompaktivna struktura, niska buka i visoki izlazni moment.

2.Horizontalni serija kotača (nazvana promjerom kotača u mm): pokriva cijeli raspon primjena promjera 167, 210, 220, 250, 280 i 300.

3. KORIZONTALNI POSTAVNI LIJEPITE KOTAČITE: 800kg do 3000kg u različitim serijama.

4.Inputa raspon napona: 12V -96 V; Dostupno u verzijama upravljača i u nereeriranju.

5. Otvoreni materijali na kotačima: poliuretan ili guma.

6.Otvorni motori: DC brušeni, AC asinhroni ili trajni servo motori magneta, s rasponom snage od 400W do 15KW.

7.Otvorna komponenti: opruge prigušivanja, granični prekidači, unaprijed postavljene sklopke, inkrementalni/apsolutni koderi, potenciometri i drugi dijelovi.

Model	Ocijenjeni napon (V)	Snaga (W)	Ocijenjena struja (a)	Brzina (RPM)	Ocijenjeni moment (NM)	Omjer smanjenja	Izlazni moment (NM)	Maksimalni moment (nm)	Maksimalno opterećenje (kg)
Plt -167	24	400	18.4	3000	1.27	21	23	69	800
	24	400	18.4	3000	1.27	32	35	105	800
	48	750	18	3000	2.4	21	40	120	800
	48	1000	26.4	3000	3.18	32	88	240	800
Plt -210	48	3000	68	3000	9.55	32	260	576	1500
Plt -220	48	750	18	3000	2.4	28	58	174	1000
	48	750	18	3000	2.4	40	82	246	1000
	48	1000	26.4	3000	3.18	40	102	306	1000
Plt -250	48	1500	35	2000	7.16	27	165	480	1600
	48	1500	35	2000	7.16	40	245	735	1600
	48	2000	50	2000	9.55	27	220	480	1600
	48	2000	50	2000	9.55	40	325	880	1600
Plt -280	48	2500	55	2000	11.9	28	284	872	2000
	48	2500	55	2000	11.9	40	405	1040	2000
Plt -300	48	3000	74	2500	12	21	214	642	3000
	48	3000	74	2500	12	40	408	1080	3000
	48	4000	96	2500	15	21	268	780	3000
	48	4000	96	2500	15	40	510	1080	3000



Preuzeti



Proizvodi PDF crtanje

 Plt -167 p751sf 30-29-2 ha.pdf

 Plt -210 p751df 26-25-22 hs-c.pdf

Plt -220 p102sf 30-32-2 ha.pdf

Plt -250 p152sf 30-33-22 hs.pdf

Plt -300 p302sf 30-29-22 hs.pdf

Proizvodi 3D crteži

 Plt -167 p751sf 30-29-2 h (3d) .zip

 Plt -210 p751df 26-25-22 hs-c (3d) .zip

 Plt -220 p102sf 30-32-2 ha (3d) .zip

 Plt -250 p152sf 30-33-22 hs (3d) .zip

 Plt -300 p302sf 30-33-22 hs (3d) .zip

Prijava

Industrijski roboti

Pogodno za razne spojeve industrijskih robota, pružajući stabilnu izlaznu snagu.

Automatizacijske montažne linije

Nudi fleksibilnu podršku za kretanje za razne automatizirane uređaje, osiguravajući učinkovit rad proizvodnih linija.

Male mobilne platforme

Idealno za alate ili uređaje za transport koji zahtijevaju okretno kretanje i mogu učinkovito podnijeti srednja opterećenja.



Šest ključnih uvjerenja o kvaliteti



Profesionalni tehnički tim

Kvalificirani tehničari

Napredna proizvodna oprema

Iskusno proizvodno osoblje

Strogi postupci ispitivanja

Tvornica tvrtke



FAQ



P: Kako paralelni horizontalni pogonski kotač s upravljačem postiže fleksibilno kretanje?

O: Njegova paralelna struktura osi omogućuje kotaču da održava stabilno kretanje u više smjerova, što ga čini prikladnim za složena primjena.

P: Za koji je opterećenje ovaj proizvod prikladan?

O: Naš pogonski kotač posebno je prikladan za aplikacije srednjeg opterećenja, izvrsno djelujući u dinamičnim okruženjima.

P: Kako mogu održavati paralelni horizontalni pogonski kotač s upravljačem kako bi proširio svoj životni vijek?

O: Redovito provjeravajte radno okruženje i sustav podmazivanja kotača, održavajte ga čistom i izbjegavajte preopterećenje kako biste osigurali dugoročni stabilan rad.
